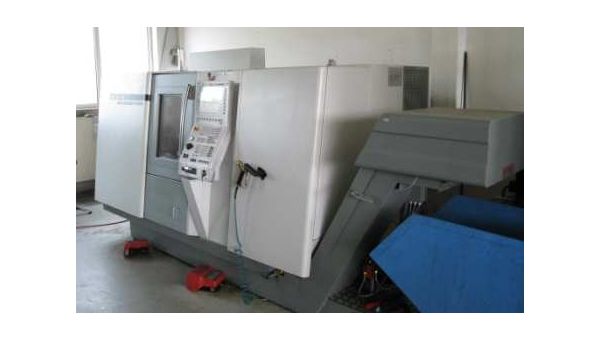

CNC-Lathe

CNC-Lathe/CNC-Drehmaschine Brand/Fabrikat GILDEMEISTER Typ CTX 410 V6 Yom./Baujahr 06/2006 Basis of freigth/Frachtbasis ex location/ab Standort Spindle hours/Spindelstunden 1700 Swing-Ø/max. Umlaufdurchmesser 505mm Swing-Ø via x-axis/Umlaufdurchmesser ue. X-Fuehrung 365mm Turning-Ø max. Drehdurchmesser 320mm Turning length/Drehlaenge 600mm Mean spindle/Hauptspindel Spindlehead-Ø/Spindelkopfdurchmesser 170mm h5 Bar material-Ø/Stangendurchmesser 65mm Spindle-Ø in the front bearing/ Spindeldurchmesser im vorderen Lager 130mm Spindle hole/Spindelbohrung 87mm Clamping chuck/Spannfutter 200/250mm Spindle motor/Antriebsleistung S1 21kW Speeds/Drehzahlbereich 0-5000Upm C-axis/C-Achse (Means spindle/Hauptspindel) Speeds/Drehzahl 200U/min Precicion of position/Positionsgenauigkeit 0,04° Subspindle/Gegenspindel Spindlehead-Ø /Spindelkopfdurchmesser 140mm h5 Bar material-Ø/Stangendurchmesser 36mm Spindle-Ø in the front bearing/Spindel-Ø im vorderen Lager 90mm Spindle hole/Spindelbohrung 44,5mm Clamping chuck/Spannfutter 160mm Spindlemotor/Antriebsleistung S1 12kW Speed/Drehzahlbereich 0-6000U/min C-Axis/C-Achse (Subspindle/Gegenspindel) Speed/Drehzahl 150U/min Dividing precision/Teilungsgenauigkeit 0,025° Cross slide/Kreuzschlitten X/Y/Z X-Axis/Planweg 250mm Z-axis/Laengsweg 635mm Y-axis/Senkrechtweg +-40mm Rapid travers/Eilgang X/Y/Z 24/10/30 Turret of tools/Werkzeugrevolver ATC/Werkzeugwechsler 12-fold/fach Shank-Ø/Schaftdurchmesser (VDI 69880) 30mm Measures-weigth-electrical power/Aufstell- und Anschlussdaten Weigth/Maschinengewicht 5300kg Space requirement/Platzbedarf L/B/H 4320/1715/1770mm Electrical power/Max. Nennleistung 44kVA Operating voltage/Betriebsspannung 3 x 400V/ 50 Hz Control/Steuerungen Siemens SINUMERIK840D Hollow spindle Stopp/Hohlspindelanschlag, 2 clamp of pressure of meanspindle/2-Druckspanner f.Hauptspindel, Difference pressure clamp of sub spindle/Differenzdruckspanner f. Gegenspindel, Measure equipment of tools/Wz-Messeinrichtung, Cooling Kühlmitteleinrichtunge Preparation of bar feeder/Vorbereitg. Stangenlademagazin, air-conditioning unit of electrical box/Klimageraet f.Schaltschrank, several tools/div. Werkzeuge Chip conveyer/Späneförderer
